555 LED闪光灯电路|555 IC和4017 IC

在本教程中,我将向您展示如何设计和构建一个简单的555 LED闪光灯电路。我以这样的方式实现了这种LED闪光灯电路,使其模仿警察闪光灯而不是简单的开关序列。

LED-FLASHER-PCB-3

介绍

555定时器IC是一个迷人的集成电路。555个定时器IC的配置和实施如异形多谐振荡器,双稳态多谐振荡器,单稳态多谐振荡器,Schmitt触发器,PWM生成,LED闪烁等等。

555定时器IC的一个这样的应用是LED闪光灯。在最简单的形式中,LED闪光灯简单地闪烁了LED即,LED的连续序列进行了开关。通过修改此实现,您可以构建一个更好的LED闪光电路,与警察闪光灯相同。

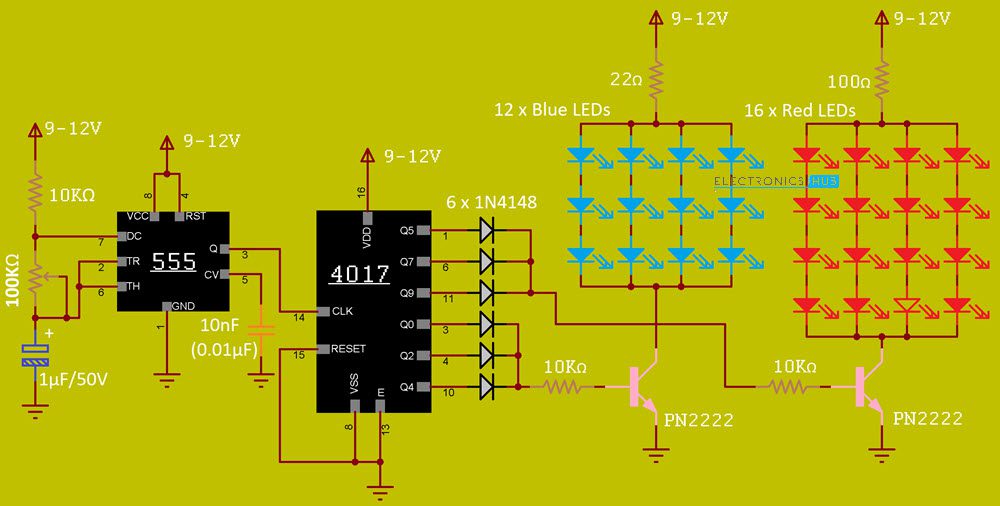

555 LED闪光灯电路图

以下图像显示了基于555的LED闪光灯的电路图。我在IC(555和4017)上修改了引脚,以简化电路连接。我将相应的PIN数放置在电路图中的PIN附近。

555-LED闪光灯 - 电路图
使用4017的555 LED闪光灯电路图

需要组件

  • 555个定时器ic
  • CD4017十年柜台IC
  • 12 x 5mm蓝色LED
  • 16 x 5mm红色LED
  • 3 x10kΩ电阻
  • 1 x100Ω电阻
  • 1 x22Ω电阻
  • 1 x100kΩ电位器
  • 1 x1μF电​​容器
  • 1 x 10NF电容(0.01μF - 103)
  • 6 x 1n4148快速切换二极管
  • 2 x PN2222 NPN晶体管

硬件连接

我设计了使用4017 IC的555 LED闪光灯电路的PCB。

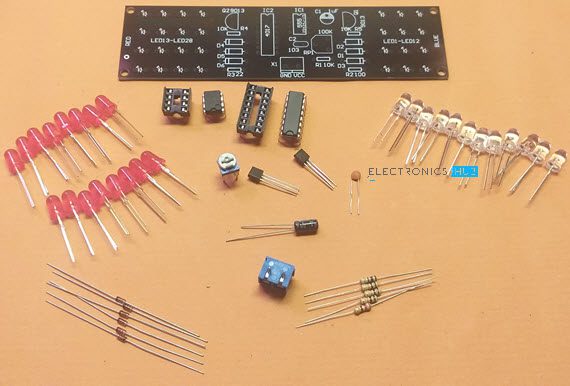

555-LED闪光灯组件
PCB和555 LED闪光灯的组件

如果您在555个定时器PWM相关项目中工作,那么上述电路的555部分将是熟悉的。555定时器IC的引脚4和8,复位和VCC连接到电源,可以在9V和12V之间的任何电压。

10kΩ电阻连接在VCC和555的引脚7之间,该销7是排出销。100kΩ罐连接在引脚7和6之间,这是阈值销。而且,作为触发销的销2的销2连接到销6。

兼容主充电/放电电容,1μF电容连接在555个定时器IC和地面的引脚6之间。谈到地面,销1是GND引脚,连接到地面。

不使用作为控制电压引脚的引脚5,因此在销5和接地之间连接10NF电容。

输出引脚I.,555定时器IC的引脚3连接到4017的引脚14,其是时钟输入引脚。4017的引脚16连接到电源,销8,13和15(VSS,时钟禁止和复位)连接到地。

我选择了6017的6个输出闪烁LED。输出0,2和4(引脚3,4和10)控制红色LED,而输出5,7和9(引脚1,6和11)控制蓝色LED。所有6个输出都连接到相应的1n4148快速开关二极管。

LED-FLASHER-PCB-1

5mm红色LED的正向电压为2V,而5mm蓝色LED为3.2V。因此,I连接3个蓝色LED串联,并与PN2222 NPN晶体管并联四个这样的集合。

来到红色LED,我串联4个红色LED串联,并与另一个PN2222晶体管平行四个这样的集合。蓝色LED晶体管由4017 IC的输出0,2和4驱动,而红色LED晶体管由输出5,7和9的输出驱动为4017。

LED-FLASHER-PCB-2

在职的

在以前的555个定时器项目中,我设计了一个简单的555定时器PWM生成电路。如果您对PWM生成感兴趣,请查看该项目。

返回此项目,可以将其视为PWM项目的扩展,基本上,555计时器以令人疑测模式运行。

我还解释了555个定时器IC在该教程中以令人信的模式工作。我们对其频率方面感兴趣,而不是Astable Multivibrator的占空比方面。

基于上述组件,输出脉冲的频率从6Hz到150Hz(近似值)变化。555定时器IC的输出作为4017十年计数器IC的时钟输入。

Whenever there is a LOW to HIGH transition on the clock signal i.e., on the rising edge, the output of the counter is incremented by 1. Since we are changing the frequency of the output of the 555 Timer (which is the clock of 4017), we are changing the rate at which the outputs are incremented.

输出0,2和4连接到一束蓝色LED,而输出5,7和9连接到一束红色LED。

555-LED闪光灯输出

结论

在该项目中实现了一个简单的555 LED闪光灯电路。您可以轻松构建该闪光灯作为DIY项目或555计时器IC学习套件。ob直播app欧宝娱乐输的钱多吗
