如何测试二极管?使用模拟和数字万用表(DMM)

在本教程中,我们将学习如何测试二极管。ob直播app二极管是电子电路中的基本和重要组件之一,用于保护,整流,切换和许多其他应用。它们是在故障的情况下损坏的第一个组件之一,因此,有必要知道如何检查二极管是否正确工作。

介绍

如果您开始开发自己的电子产品项目或者您想要对任何电子电路或项目进行故障排除,那么欧宝娱乐可靠吗您必须对基本电子元件及其工作具有完善的知识。您不必了解其构建和内部工作,但至少有一些关于组件如何工作的基本知识,如何测试组件并查看组件是否正常工作。

ob直播app了解有关基础知识的更多欧宝官网app苹果下载信息半导体二极管

有了解如何测试组件并评估它是否是好的,并不是一个非常好的电子电路故障排除技能。

为避免获得不期望的结果,建议在组装电路(PCB)中的组件之前,测试电阻器,二极管,LED等的所有基本组件,例如在电路(PCB)中的组件之前的正常工作或操作。在最糟糕的情况下,如果我们在装配之前没有执行任何测试,并且输出不像预期的那样,那么识别问题的来源很难,我们已经测试了所有组件(在组装后非常困难)。

让我们专注于本教程中的测试二极管。如前所述,二极管是电子电路中的重要组成部分之一,尤其是电源(以及许多其他二极管的应用)。

如何测试二极管?

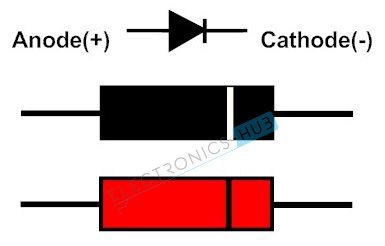

二极管终端标识
二极管终端标识

二极管是两个终端半导体器件,其允许电流仅在一个方向上流动。这些在不同的应用中发现,如整流器,夹子,快船等。

当二极管的阳极端子相对于阴极进行正面时,将这些二极管被称为正向偏置。对于硅二极管,正向偏置的二极管电压降通常为0.7V。这是二极管的阳极和阴极之间的最小电位差异以向前偏置。

在测试二极管之前,我们必须首先识别二极管I.,其阳极和阴极的端子。大多数PN结二极管在其身体上具有白色带,并且在该白色带附近的端子是阴极。剩下的是阳极。两个通孔和表面安装二极管都具有此标记。

一些二极管可以具有不同的色带(例如,一些齐纳二极管在红色/橙色的身体上有一个黑色标记),但是靠近这个彩色标记的端子几乎总是阴极。

可以以不同的方式进行二极管的测试,但是我们已经给出了二极管的一些基本测试程序。

笔记:下面提到的测试程序仅适用于普通PN二极管。

笔记:如果要测试的二极管已经在电路中(在PCB上),则可以通过仅移除/去焊接二极管的一个引线来执行以下提到的测试。

如何使用数字万用表测试二极管?

使用数字万用表(DMM)的二极管测试可以以两种方式携带,因为DMM中有两种模式以检查二极管。这些模式是:

  • 二极管模式
  • 欧姆计模式(或电阻模式)

二极管测试模式是测试二极管的最佳方法,因为它依赖于二极管的特性。在该方法中,使用万用表将二极管放置在正向偏压并且测量二极管上的电压降。通常工作二极管将允许电流在正向偏压中流动,并且必须具有电压降。

在二极管的电阻模式测试中,测量二极管的正向和反向偏置电阻。对于良好的二极管,前向偏置电阻应为几百欧姆欧姆欧姆欧姆,并且反向偏置电阻应非常高(通常表示为多电表中的OL - 开环)。

二极管模式测试程序

使用DMM的二极管模式测试
使用DMM的二极管模式测试
  • 识别二极管的阳极和阴极端子。
  • 通过将中心旋钮旋转到指示二极管符号的位置,将数字万用表(DMM)保持在二极管检查模式。在此模式下,万用表能够在测试引线之间提供大约2mA的电流。
  • 将万用表的红色探头连接到阴极上的阳极和黑色探针。这意味着二极管是正向偏置的。
  • 观察万用表显示器的阅读。如果显示的电压值在0.6至0.7之间(对于硅二极管)之间,则二极管是健康和完美的。对于锗二极管,该值在0.25至0.3之间。
  • 现在,反转仪表的端子即,将红色探头连接到阴极和黑色到阳极。这是二极管的反向偏置条件,其中没有电流流过它。因此,如果二极管是健康的,则仪表应读取OL或1(相当于打开电路)。

如果仪表显示出上述两个条件的无关值,则二极管有缺陷。二极管中的缺陷可以是打开或短的。

开放二极管表示二极管在反向和正向偏置条件下作为开关。因此,在偏置条件下,没有电流流过二极管。因此,仪表将在反向和正向偏置条件下指示OL(或1)。

短路二极管装置二极管表现为闭合开关,因此电流无关偏置,而且二极管上的电压降在0V至0.4V之间。因此,万用表将指示零电压值,但在某些情况下,它将显示在二极管上的电压降的非常小的电压。

欧姆表(电阻)模式测试程序

类似于二极管测试方法,电阻模式也是一种简单的方法,用于检查二极管是否良好,短或打开。

  • 识别二极管的端子,阳极和阴极。
  • 通过将中央旋钮或选择器旋转到指示欧姆符号或电阻值的地方,将数字万用表(DMM)保持在电阻或欧姆计模式。将选择器保持在低电阻(可以是1K欧姆)模式以进行正向偏置,并将其保持在高电阻模式(100K欧姆)中,用于反向偏置测试过程。
  • 将红色探头连接到阴极上的阳极和黑色探针。这意味着二极管是正向偏置的。当二极管正向偏置时,二极管的电阻非常小。

如果仪表在仪表显示器上显示适度的低值,则,几十欧姆,则二极管不好。但是,如果阻力读数几百欧姆达到几千米欧姆,则二极管良好并正常工作。

欧姆表模式测试使用DMM 1

欧姆表模式测试使用DMM 2

  • 现在反转万用表的端子,使得阳极连接到黑色探针和阴极到红色探针。所以二极管是反向偏见的。
  • 如果仪表显示出非常高的电阻值或仪表显示器,则二极管是良好的并且正常运行。由于在反向偏置状态二极管中,二极管提供非常高的电阻。

从上面显然,为了适当的二极管工作,DMM应在正向偏置条件下读取一些低电阻,以及反向偏置条件下的非常高的电阻或OL。

如果仪表在正向和反向偏置条件下表示非常高的电阻或OL,则据说二极管打开。另一方面,如果仪表在两个方向上读取非常低的电阻,则据说二极管短路。

如何使用模拟万用表测试二极管?

大多数模拟万用表通常没有专用二极管测试模式。因此,我们将在模拟万用表中使用电阻模式,类似于使用DMM欧姆表模式的二极管的测试。

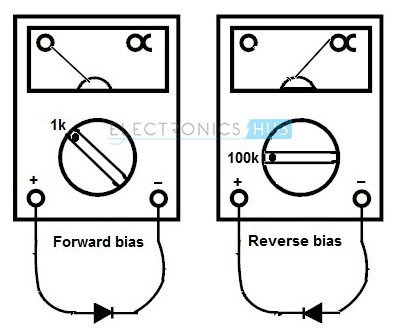

二极管测试使用模拟万用表
二极管测试使用模拟万用表
  • 将万用表选择器开关保持低电阻值
  • 通过将正端子连接到阳极和阴极负极来连接正向偏置条件中的二极管。
  • 如果仪表指示低电阻值,那么它表示二极管是健康的。
  • 现在将选择器放在高电阻位置并通过将正极连接到阴极和负极逆向仪表来反转仪表的端子。在这种情况下,据说二极管处于反向偏压。
  • 如果仪表指示OL或非常高的电阻,则指二极管的完美条件。
  • 如果仪表未能显示上面的读数,则据说二极管有缺陷或坏。

这是关于使用数字欧宝官网app苹果下载和模拟万用表的简单PN二极管测试。这些测试程序可能不适用于所有类型的二极管。所以,现在让我们看看如何测试一个引领和一个齐纳二极管。

如何测试LED(发光二极管)?

如上所述,在测试任何二极管之前,我们必须知道其引脚(终端)。可以通过引线的长度识别LED的端子。更长的是阳极,较短的是阴极。而且,另一种方法是使用表面结构,其中平坦表面表示阴极,另一个是阳极。

LED终端识别
LED终端识别

让我们现在看看如何使用数字万用表测试LED。

  • 识别LED的阳极和阴极端子。
  • 将万用表选择器/旋钮放在二极管模式下。
  • 将仪表的探针连接到LED,使其正向偏置。
  • 如果LED正常工作,则它会发光LED缺陷。
  • 由于它不能在反向偏置条件下工作,因此不能使用逆偏置测试。

如何测试齐纳二极管?

与测试相比,测试正常二极管,测试齐纳二极管需要一些额外的电路。因为,齐纳二极管在反向偏置条件下传导,并且仅当施加的反向电压大于齐纳击穿电压时。

齐纳二极管的测试

  • 识别齐纳二极管的终端阳极和阴极,其识别过程类似于正常的PN二极管(使用标记)。
  • 连接测试电路,如上图所示。
  • 将万用表旋钮放在电压模式下。
  • 将仪表探针连接在齐纳二极管上,如图所示。
  • 逐渐增加二极管的输入电源,并观察仪表显示屏上的电压。仪表上的这种读数必须使得随着我们增加可变电源,仪表输出应该增加,直到二极管的击穿电压。超出此点仪表应显示恒定的电压值,而不管输入可变电源的任何增加。如果是这样,那么齐纳二极管是健康的,否则有缺陷。

假设,如果从电池通过电阻将12V施加到齐纳二极管(带击穿电压为6V),则万用表必须显示齐纳二极管是健康的读取,读取近似等于6V。

结论

一个完整的初学者指南如何测试二极管。ob直播app了解如何识别二极管的终端,用数字万用表(DMM),模拟万用表,测试LED和齐纳二极管测试二极管。
