如何测试电容?

在本教程中,我们将看到如何测试电容并找出电容是否正常工作,或者是有缺陷的电容器。电容器是一种电子/电气元件,其以电荷欧宝娱乐可靠吗的形式存储能量。电容器通常用于电子电路板或少量电器并执行各种功能。欧宝娱乐可靠吗

为什么我们需要测试电容器?

当电容器被放置在有源电路(有有源电流流动的电路)中,电荷开始在电容器(在它的一个极板上)中积累,一旦电容器的极板不能再接受更多的电荷,这意味着电容器被完全充电。

现在,如果电路要求该电荷(例如旁路电容器,例如旁路电容器),电容器将电荷释放回电路,并且继续电荷完全释放或电路停止要求。这些动作称为电容器的充电和放电。

基本上,电容器可以分为电解和非电解电容器。与所有电气和电子元件一样,电容器对尖峰也敏感,并欧宝娱乐可靠吗且这种电压摇摆可能永久损坏电容器。

电解电容器通常由于在短时间内排出的电流或不能随时间干燥而抵抗电荷而失效。由于泄漏,另一方面的非电解电容器失效。

有不同的方法来测试电容器是否正常工作。让我们看看测试电容器的一些方法。

笔记:这里提到的一些方法可能不是测试电容器的最佳方法。但我们包括这些方法只是指定可能性。要非常小心。

如何放电电容器?

在进行进一步并查看不同的测试电容方法之前,让我们了解如何正确排出电容器。这是非常重要的,因为即使电源断开电容也可以保持电荷。如果电容器没有正确放电,如果您意外地触及电容器的引线,它将通过身体放电并导致电击。

您可以在其中排出电容器。将有一个专门的教程如何放电电容器,但暂时,让我们非常简单地通过这两种方法。

使用螺丝刀

警告:这种方法不是首选(特别是如果你是初学者),因为放电时会产生火花,这可能会导致烧伤或其他损害。把这个方法作为最后的手段。

如果电容器位于电路中(在PCB上),则正确地焊接它并确保不要触摸电容器的端子。现在,采取绝缘螺丝刀(带长较长的手柄)并一手握住它。另一方面取电容器并触摸螺丝刀的金属部分,向电容器的端子。

您将看到火花,并听到一些裂纹声音作为放电的指示。重复几个时间以确保电容器完全放电。

使用放电电阻器(Bleeder电阻)

现在,我们将看到一种安全的方法来排出电容器。该方法通常用于电源和其他类似电路,其中电阻被称为泄放电阻器,并联放置到输出电容器,使得当电源关闭时,电容器中的剩余电量通过该电阻排出。

采用大型值电阻(通常,几千伏),具有高功率额定值(如5W)并将其连接在电容器的端子上。而不是直接连接,您可以在两端使用带有鳄鱼夹的电线。电容器将缓慢放电,您可以使用万用表监控电容器端子上的电压。

有一种易于使用的“电容器安全放电计算器“从Digi-key。使用此工具作为起点。

例如,假设我们有一个1000μF电容为50V,我们希望将该电容器放电至1V。使用1kΩ电阻,需要几乎4秒钟才能放电电容器。而且,电阻的功率额定值应至少为2.5W。

笔记:高功率额定电阻通常比正常电阻(1/4瓦或1/2瓦)昂贵。

方法1检查电容器使用带电容设置的万用表

这是一种最简单、最快和准确的方法来测试电容器。为此,我们需要一个具有电容计功能的数字万用表。大多数中高端数字万用表都包含这一功能。

数字万用表上的电容计经常显示电容器的电容,但也有少数仪表显示其他参数,如ESR、漏电等。

  • 为了使用具有电容计的数字万用表测试电容,可以遵循以下步骤。
  • 断开电容与电路板的连接并完全放电。
  • 如果电容器额定值在其身体上可见,请记下它。通常,FARADS(通常是微法)的电容在主体上以及电压额定值上印刷。
  • 在数字万用表中,将旋钮设置为电容测量。
  • 将万用表的探头连接到电容器的端子上。如果是极化电容,将红色探头接到电容的正极(一般是较长的引线),将黑色探头接到负极(通常在侧面会有标记)。在非极化电容器的情况下,连接它的任何方式,因为他们没有极性。
  • 现在,检查数字万用表上的读数。如果万用表读数更接近实际值(电容器上提到),则电容器可以被认为是良好的电容器。
  • 如果实际值和测量读数之间的差异显着大(或有时为零),则应更换电容器,因为它是一个死亡。

使用这种方法,可以测量从少数纳米法拉德到几百微塔电容的电容。

测试带有电容的万用表电容器

方法2检查电容器使用多电表而无需电容设置

大多数低端和廉价的数字万用表不包括电容计或电容设置。即使使用这些万用表,我们也可以测试电容器。

  • 从电路或电路板上取下电容,并确保它完全放电。
  • 设置万用表测量电阻,即将旋钮设置为欧姆或电阻设置。如果有多个电阻测量量程(手动万用表),请选择较高的量程(通常为20 KΩ至200 KΩ)。
  • 将万用表探头连接到电容器的引线(在偏振电容器的情况下,红色至正负和黑色至负)。
  • 数字万用表将在显示器上显示电阻读数,很快它将显示开路(无穷大)的电阻。记下这段时间内显示的读数。
  • 断开电容与万用表的连接,并多次重复测试。
  • 测试的每次尝试都应显示出良好电容器上的显示器上的类似结果。
  • 如果在进一步的测试中电阻没有变化,则电容器失效。

这种测试电容器的方法可能不准确,但可以区分良好和坏电容器。该方法也没有提供电容器的电容。

用无电容的万用表测试电容

方法3通过测量时间常数来测试电容器

这种方法只适用于已知电容值和要测试电容器是好还是坏的情况。在这种方法中,我们测量电容器的时间常数,并从测量的时间得到电容。如果测量的电容和实际电容相似,那么这个电容就是一个好电容。

笔记:对于这种方法,示波器是比万用表更好的工具。

电容器的时间常数是电容器在通过已知电阻充电时电容器充电到施加电压的63.2%。如果C是电容,则R是已知电阻,然后通过τ= RC给出时间常数Tc(或希腊字母tau-τ)。

  • 首先,确保电容与电路板断开并正确放电。
  • 将已知电阻(通常为10kΩ电阻)与电容器串联连接。
  • 通过连接已知电压的电源来完成电路。
  • 打开电源,测量电容器充电的时间为电源电压的63.2%。例如,如果电源电压是12V,那么其中的63.2%大约是7.6V。
  • 从该时间和电阻,测量电容并将其与电容器上印刷的值进行比较。
  • 如果它们相似或接近,则电容器正常运行。如果差异是巨大的,我们需要更换电容器。

放电时间也可以计算出来。在这种情况下,电容器放电到峰值电压的36.8%所需要的时间可以测量。

通过测量时间常数来测试电容器

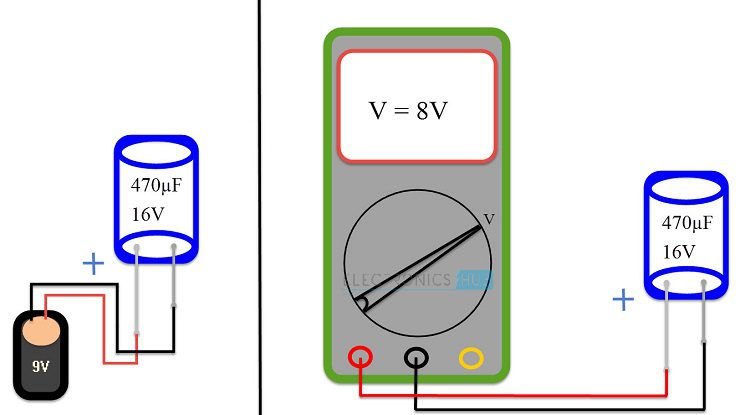

方法4用简单的电压表测试电容器

所有电容器均均具有最大电压,可应用于它们。对于这种测试电容的方法,我们将使用电容器的电压额定值。

  • 从电路板或电路中取出电容并正确放电。如果需要,您只能从电路中删除一个引线。
  • 寻找电容器上的电压额定值。它通常被提及为16V,25V,50V等。这是电容器可以容忍的最大电压。
  • 现在,连接电容器的引线到电源或电池,但电压应该小于最大额定值。例如,在最大额定电压为16V的电容器上,可以使用9V电池。
  • 如果您有台式电源,则可以设置小于电容器的额定电压的电压。
  • 为电容器充电短时间,例如4 - 5秒并断开电源。
  • 将数字万用表设置为直流电压表设置并测量电容器上的电压。连接电压表和电容器的适当端子。
  • 在良好的电容器中,万用表上的初始电压读数应接近供应电压。如果差异很大,那么电容器是一个有缺陷的。

只需要考虑万用表的初始读数,因为数值会慢慢下降。这是正常的。

用电压表测试电容器
方法五用模拟万用表(AVO Meter)测试电容器

模拟万用表和数字万用表一样,可以测量不同的量,如电流(A),电压(V)和电阻(O)。为了使用模拟万用表测试电容,我们将使用它的欧姆表功能。

  • 像往常一样,断开电容器并放电。您可以通过缩短引线(非常危险 - 小心)来排出电容器,但简单的方法是使用像高瓦数电阻或LED等负载。
  • 将模拟万用表放在欧姆计位置,如果有多个范围,请选择更高的范围。
  • 将电容器的引线连接到万用表探针,并观察万用表上的读数。
  • 对于良好的电容器,在开始时,电阻将很低,并且将逐渐增加。
  • 如果电阻始终低,则电容器是短路电容,我们必须更换它。
  • 如果没有移动的针或电阻总是显示较高的值,该电容器是开路电容器。

该测试可以应用于孔洞和表面安装电容器。

用模拟万用表测试电容器

方法6短路电容引线(传统方法 - 仅适用于专业人员)

这里描述的方法是测试电容器的最旧方法之一,并检查它是否是一个好的一个或坏的方法之一。

警告:这种方法非常危险,仅适用于专业人士。它必须用作测试电容的最后一个选项。

安全:该方法描述于230V AC供应。但出于安全原因,可以使用24V直流电源。即使使用230V AC,我们也需要使用串联电阻(高功率额定值)来限制电流。

  • 被测电容器必须断开其电路,并适当放电。
  • 将电容的引线连接到电源端子。对于230V交流电,只能使用非极化电容器。对于24V直流电,极化电容器和非极化电容器都可以使用,但极化电容器应适当连接。
  • 打开电源非常短的持续时间(通常为1秒至5秒),然后将其关闭。断开电容器引线从电源的连接。
  • 使用金属触点短路电容器的端子。确保,您是正确的绝缘。
  • 来自电容器的火花可用于确定电容器的状况。如果火花大而且强,则电容器状况良好。
  • 如果火花很小,弱,则需要更换电容。

这种方法适用于电容较小的电容器。这种方法只能确定电容器是否能保持电荷。

通过短路引线测试电容器

结论

完整的初学者指南,用于测试电容的不同方式。ob直播app了解如何测试电容,如何在测试之前正确放电电容,初学者使用的方法是安全的。
