接线场效应晶体管(JFET)简介

在本教程中,我们将学习一种名为结场效应晶体管(简称Job直播appFET)的场欧宝官网app苹果下载效应晶体管。我们将看到电路符号,基本偏置条件,V-I特性,一个简单的放大器电路和很少的应用。

介绍

FET晶体管是电压控制器件,而BJT晶体管是电流控制器件。FET晶体管基本上有三个端子,如漏极(D)、源极(S)和门极(G),它们相当于对应的BJT晶体管的集电极、发射极和基极。

在BJT晶体管中,输出电流由施加到基极的输入电流控制,而在FET晶体管中,输出电流由施加到栅极端的输入电压控制。

在FET晶体管中,输出电流在漏极和源极之间通过,这个路径称为通道,这个通道可以由p型或n型半导体材料制成。在BJT晶体管中,小输入电流操作大负载,但在FET中,小输入电压在输出端操作大负载。

The BJT transistors are ‘bipolar’ devices because they operates with both types of charge carriers, such as electrons and holes but the FET transistors are ‘unipolar’ devices because they operate with the charge carriers of either electrons (for N-channel) or holes (for P-channel).

与BJT晶体管相比,FET晶体管的尺寸更小,功耗更小。由于这种高效率,FET晶体管取代了相应的BJT晶体管,被应用于许多电子电路应用中。这些FET晶体管由于其低功耗特性在芯片设计中非常有用。像BJT一样,FET晶体管也可以在p通道和n通道中使用。

FET晶体管的输入阻抗高,而BJT的输入阻抗相对较低。由于这种高阻抗值,FET晶体管对小输入电压非常敏感。FET晶体管主要分为两类;它们是结场效应晶体管(JFET)和绝缘栅场效应晶体管(g -FET)或金属氧化物半导体场效应晶体管(MOSFET)。

FET晶体管的符号

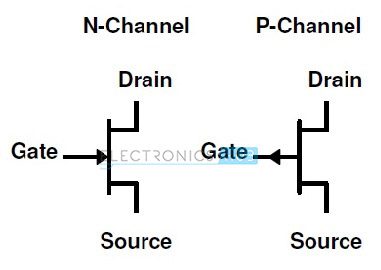

场效应晶体管晶体管符号

回到顶部

结场效果晶体管(JFET)

结场效果晶体管(JFET)是FET晶体管之一。JFET是最简单的FET晶体管,它有三个终端。JFET晶体管用作电子控制的开关,电压控制电阻和放大器。

BJT晶体管由pn结构成,而JFET晶体管有一个通道代替pn结。这种通道是由p型或n型半导体材料形成的。

Jfet标志和通道建设

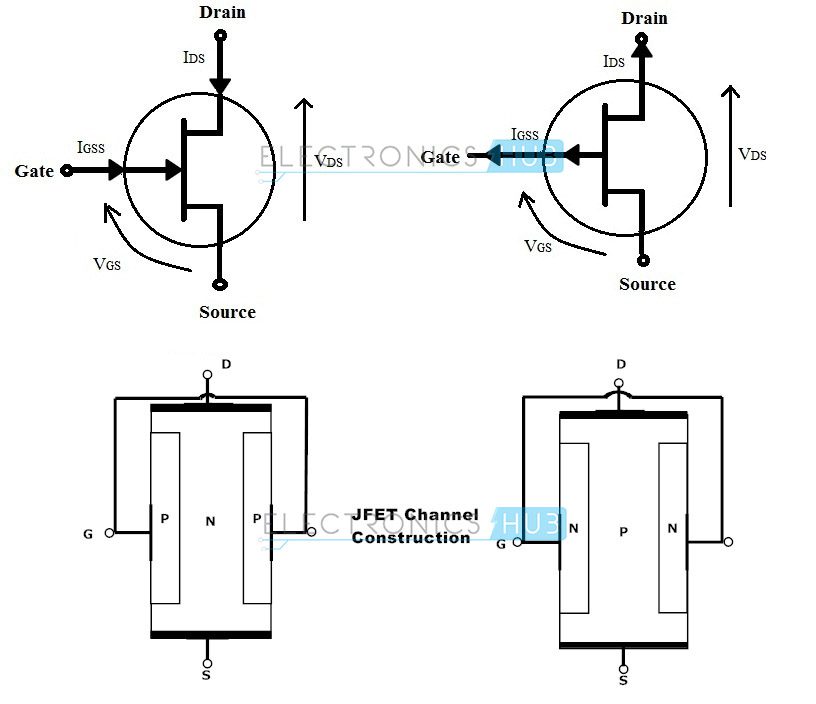

JFET符号和渠道建设

JFET晶体管分为两类;它们是n通道JFET和p通道JFET。在n沟道JFET通道与捐赠者掺杂杂质由于当前穿过英吉利海峡是负的(即由于电子)但在p沟道JFET通道与受主掺杂杂质由于电流通过这个通道是积极的(即由于洞)。

由于电子的迁移率大于空穴的迁移率,n通道的JFET比p通道的JFET具有更多的电流传导。因此n沟道jfet比p沟道jfet得到了更广泛的应用。栅极(G)端的小电压控制JFET通道(漏极和源极之间)的电流。

发射器和集电极端子使用BJT中的PN结连接,但在JFET中,漏极和源极端子与通道连接。在栅极端子处施加的小电压控制在JFET的漏极和源之间的通道中的电流流动。在N沟道JFET中,该栅极电压为负,在P沟道JFET中是正的。

BJT和JFET晶体管的主要区别之一是,当JFET具有反向偏置结时,栅极电流可能为零,但在BJT中,基电流总是大于零。BJT和JFET的符号比较如下图所示。

JFET和BJT的符号比较

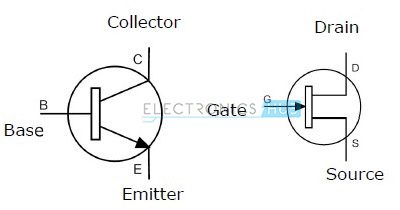

JFET和BJT的符号比较
BJT和JFET不同通道的比较
BJT和JFET不同通道的比较

回到顶部

n沟道JFET偏压

n通道JFET晶体管的内部图如下所示。这是一个n型沟道和p型材料的区域晶体管。如果栅极扩散到n型通道,则形成反向偏压pn结,当没有外部电源应用到晶体管时,栅极终端周围形成耗尽区。jfet通常被称为耗尽模式器件。

n通道JFET偏置电路

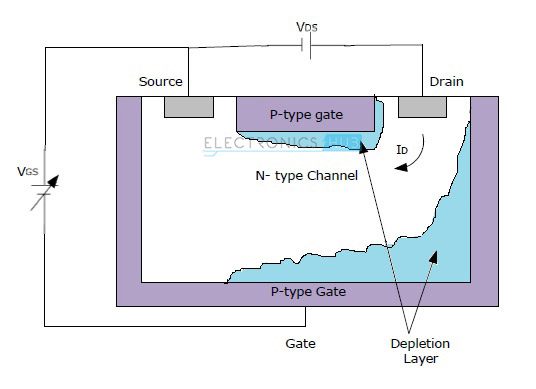

n通道JFET的偏置电路

随着pn结周围厚度的变化,这个耗尽区域产生一个势梯度。这种pn结通过减小通道宽度和增加通道电阻来反对通过通道的电流。

现在JFET的通道使用零偏置电压施加为输入。由于在栅极 - 漏极和栅极和源之间的耗尽区域的小部分之间形成的耗尽区域的大部分。

如果电压小(VDS.)用零栅极电压施加在漏极电源之间(V.G),则电流(IDS.)将通过这条通道。现在如果我们施加少量的负电压(-VGS)(即反向偏置条件),则耗尽区宽度增加,导致通道长度部分减少,从而降低了通道的导通。

这个过程被称为“压缩效应”。如果我们在栅极端增加更多的负电压,那么它就会减小通道宽度,直到没有电流流过通道。在这种情况下,JFET被“掐掉”了。FET通道关闭时施加的电压称为“夹断电压(VP.)“。

回到顶部

捏效应

箝位条件下的n通道JFET偏置电路

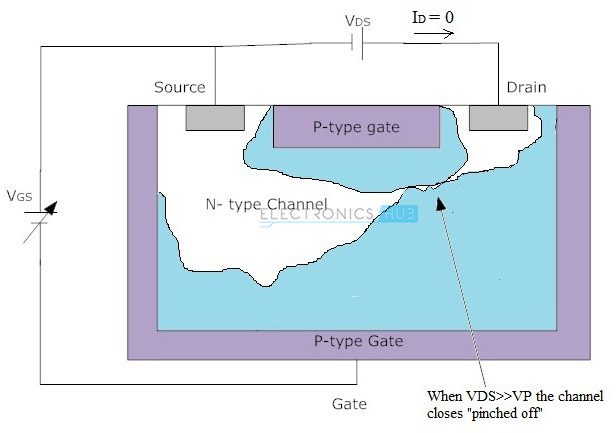

箝位条件下的n通道JFET偏置电路

具有n通道结构的JFET如图所示。当栅极电压为零时,通道电阻也为零,通道的导通率就高。如果栅极电压(即负电压)增加到大于零,那么通道的电阻也会增加,少量的电流将流过通道。

如果我们在栅极终端施加大量的负电压,则通道完全阻止电流流过它。在这种情况下,通过通道没有电流流动,现在JFET充当完美的电阻器。

通道关闭时JFET的状态称为“夹断”,在这种情况下施加在栅极上的电压称为“夹断电压(VP.)“。在夹持状态下栅极电压(VGS)控制通道电流。p通道JFET的工作与n通道JFET相同,但有一些变化,如通道电流因孔洞导通而为正,需要反向极性施加栅极电压。

回到顶部

JFET V-I特性

n通道JFET的V-I特性如下所示。在这种n通道JFET结构中,栅极电压(VGS)控制源漏极之间的电流。JFET是一个电压控制装置,所以没有电流流过栅极,然后源电流(iS.)等于漏极电流(iD.也就是我D.=我S.

在该V-I特征中,电压VGS表示栅极和源之间施加的电压以及电压VDS.表示漏极和源极之间施加的电压。

7.JFET晶体管的特性

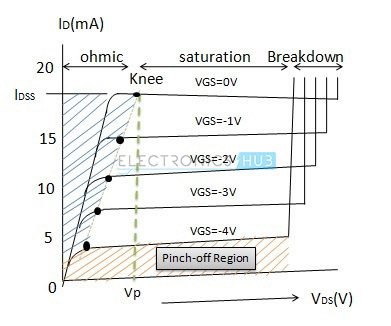

JFET晶体管的V-I特性

JFET在不同的运行阶段根据输入电压的不同具有不同的特性,下面将对JFET在不同区域的特性进行说明。JFET主要工作在欧姆、饱和、截止和击穿区域。

欧姆地区:如果V.GS= 0则通道耗尽区域很小,在这个区域JFET充当压控电阻。

挤压区域:这也称为截止区域。当栅极电压大为负时,JFET进入该区域,然后通道关闭I.E.NO电流流过通道。

饱和或活动区域:在这个区域内,通道作为好导体,由栅极电压(VGS).

破坏地区:如果排水到源电压(vDS.)足够高,然后JFET的通道断开,并且在该区域中,不受控制的最大电流通过设备。

P沟道JFET晶体管的V-I特征曲线也与N沟道JFET具有一些例外,例如如果栅极到源极电压(VGS)肯定地增加,然后漏极电流降低。

排水电流iD.施加电压V时流过通道为零GS等于夹紧电压V.P..在JFET的正常工作中,施加的栅极电压VGS在0到V之间P.,在这种情况下漏极电流ID.流过通道可以按如下方式计算。

一世D.=我DSS(1-(vGS/ V.P.))2

在哪里

一世D.=漏极电流

一世DSS最大饱和电流

V.GS=源电压的门

V.P.=挤压电压

漏极源电阻等于漏极源电压的变化率的比率和漏极电流的变化率。

R.DS.=ΔVDS./Δ我D.= 1 / gm

在哪里

R.DS.=漏源电阻

V.DS.=漏源电压

一世D.=漏极电流

Gm= Trans-conductance获得

回到顶部

JFET共源放大器

与BJT晶体管一样,FET晶体管也用于设计单级等级放大器。JFET的公共源放大器类似于BJT晶体管的公共发射极放大器。JFET在BJTS上的优势是它们的高输入阻抗。

具有电阻器R形成的偏置网络的公共源放大器电路1和R2下面给出。

8.CH的JFET源放大器电路
JFET的公共源极放大器电路

这是一个在a类模式中偏置的普通源放大电路。所需的栅极电压用R来计算S.价值。通常,源电阻两端的电压设置为v到vDD.例如VS.= VDD./ 4。我们需要通过正确选择电阻器来设置DC静态电压1和R2。

这里,漏极电流由负栅极电压控制。在N沟道JFET晶体管中,栅极从未包含正电压,因为漏极电流流过栅极而不是通过源并导致JFET损坏。

如果电压极性相反,p通道JFET放大器电路的工作原理也类似于n通道JFET。计算共源放大电路不同参数的公式如下所示。

V.S.=我D.R.S.= VDD./4

V.S.= VG- - - - - - VGS

V.G= (R2/(r.1+ R2))* vDD.

一世D.= VS./ R.S.= (VG- - - - - - VGS) / RS.

在哪里

V.S.=电压源

一世D.=漏极电流

R.S.=电源电阻

V.DD.=排水管的电源电压

V.G=栅电压

V.GS=源电压的门

R.1& R2=偏置电阻

回到顶部

JFET应用程序

  • JFET被用作开关。
  • JFET用作斩波器。
  • 用作放大器。
  • 用作缓冲器
  • 由于低频漂移,用于振荡电路中。
  • 由于体积小,适用于计算机、LCD、存储电路等数字电路中。
  • 用于通信设备,如调频和电视接收机,因为它们的调制失真低。
  • 在运算放大器中用作电压控制电阻。
  • JFET用于级联放大器和RF放大器。
