什么是信号二极管?V-I特性,类型,规格

在本教程中,我们将了解一个称为信号二极管的特殊二极管ob直播app。欧宝官网app苹果下载它用于波形,夹紧,保护电路和信号二极管的主要应用是a反激二极管或续流二极管。我们将看到大约1N414欧宝官网app苹果下载8,一个非常常用的硅开关信号二极管,其V-I特性和一些重要规格。

介绍

二极管通常用作直接整流器,作为混合器在配合信号和开关以打开或关闭电路。混频器中的二极管用于检测信号,这些二极管通常称为信号二极管。信号二极管的简单和常规应用是它充当基本二极管开关。

最近几天可以是最近可用的信号二极管,其形成由半导体晶体制成的电气和电子电路的一小部分。

信号二极管被广泛承认,因为它们经常在诸如电视机,无线电,一些其他数字逻辑电路中的电子电路中找到,并且它们被设计为驱动很少或没有功率,尽管专为一个方向专门的高频电流。

PN结信号二极管通常在玻璃壳体或塑料壳中制造,并且通常在终端的阴极端具有黑色或红色带。

信号二极管

信号二极管具有快速恢复时间的优点,并且它在信号处理中具有各种各样的应用。信号二极管可用于数字设备中的时钟功能,用于防止反向信号损坏微控制器。信号二极管将在切换和剪切应用中采用,无论何处都会剪裁短脉冲波形。

信号二极管使电流能力高达100毫安,已知用于处理从电气发射器发送的电信号中发现的信息。锗二极管具有约0.2伏的正向电压下降用作无线电中的检测电路。欧宝官网app苹果下载

在不需要锗二极管的准确性的电子电路中,由于其耐受性和热量的脆弱性,通常采用信号二极管。

回到顶部

信号二极管的类型

这是经常使用的一些信号二极管的列表。

  • 1N4973
  • 1N4148
  • 1N34A(锗二极管)
  • 1N4454

小信号二极管具有低功率和电流额定值,与传统的整流二极管相比,约为500mW和150mA。信号二极管的特性对于锗信号和硅信号二极管完全不同。它们如下:

锗信号二极管- 这些二极管具有非常少量的反向偏置电阻值,导致PN结的低正向电压降,通常约为0.2V- 0.3V,但是它具有归因于小PN结区域的高正向偏置电阻值。欧宝官网app苹果下载

硅信号二极管- 这些二极管具有非常高的高反向偏置电阻值,导致正向电压下降约0.6-0.7V。欧宝官网app苹果下载它们具有适度的前向偏置电阻值,导致正电流和反向偏置电压的较高值。

回到顶部

V-I信号二极管的特性

1.信号二极管的V-I特性

如果外部电源的正极和负端子都连接到PN结的各个端子,则表示信号二极管被称为正向偏置。在正向偏置中提供给二极管的电压会产生由I表示的正电流F

正向电流的值与施加的外部电压直程成比例,并与二极管的内置电阻相媲美。禁止电子和孔由于耗尽层内的电荷离子的效果引起的电子和孔的静电力被命名为阻挡电压

锗二极管P-N结处的阻挡电压的典型值为0.2V〜0.3V,而硅二极管为0.6V〜0.7V。

如果供应的正极端子连接到信号二极管的阴极,并且负端子连接到二极管的阳极,则表示信号二极管处于反向偏置。当外部电压在反向偏置时施加到二极管时,由于少数屈光载流子交叉耗尽层并远离其而存在少量的电流。

该漏电流也称为由施加的反向饱和电流或其独立于施加的外部电压,而是取决于器件的温度。

如果施加的反向偏压电压非常高,则少数竞争载流子获取足够的能量以碰撞并分开共价键以产生大量的电子孔对。

电子 - 孔对的现象称为击穿。在其击穿条件之前施加到二极管的最大反向电压可以称为峰值反向电压或峰值逆电压。

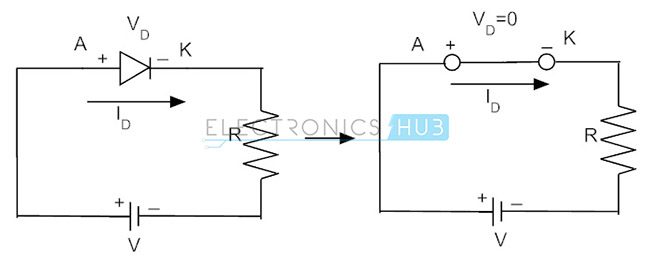

2.前向偏置信号二极管
前偏置信号二极管

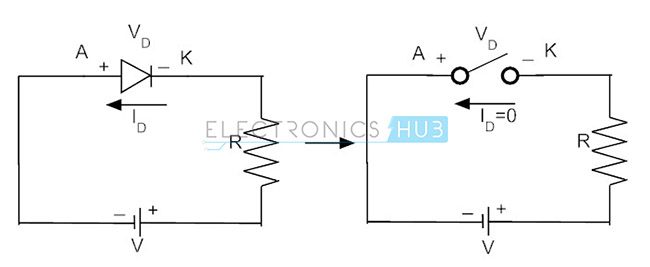

反向偏置信号二极管
反向偏置信号二极管

在向前偏置时,信号二极管用作闭合开关,因此短路用于仅在一个方向上驱动电流(从正端子到负端子)。在反向偏压中,硅二极管用作开关,从而打开用于阻挡在二极管中流动的电流。

硅信号二极管充当整流器,开关电路,限制电路和剪切电路,用于削减短持续时间波形。

回到顶部

信号二极管特性

下面给出了信号二极管特性的参数细节和信号二极管的规格。

峰值逆电压(PIV)

峰值逆电压参数定义为可以在相反的方向上施加到二极管的最大电压量。不应超过该峰值电压,因为大于该峰值电压的电压可能导致器件故障。它也被称为最大反向电压,并且它少于反向偏置特性的二极管的雪崩击穿条件。

峰值逆电压的典型值可能因几伏到数千伏而异。在关于幅度的整流电路中,峰值逆电压被称为由周期的负交替围绕的正弦波的最大负值。

回到顶部

功耗(pD.

总功耗被定义为在电流的传导期间将在PN结信号二极管处消散的最大功率量。过量的功率将以热量散发。信号二极管的正向电阻是动态特性,它非常小,有时它变化。

在该条件下,将通过将施加到二极管的电压和流过信号二极管的正向电流来测量总功耗。

回到顶部

前进电流(我F

信号二极管的前电流额定值参数被定义为信号二极管可以容易地处理的阳极电流的最大量,而不会损坏设备。如果电流超过正向电流额定值然后,由于热过载,信号二极管可能在结处损坏。

回到顶部

工作温度(t)

信号二极管的最大工作温度参数更常见于总功率耗散和与PN结的温度有关。它被定义为达到最大正向电流的设备的最高温度。

除此温度值之外,设备损坏并导致设备的故障。PN结信号二极管应保持在温度,其中在变差之前实现最大正向电流。

回到顶部

1N4148信号二极管的规格

以下是1N4148信号二极管的一些规格。它们如下。

  • 最大重复反向电压= 100 V
  • 平均整流前锋电流= 200 mA
  • 最大直接转发电流= 300 mA
  • 最大正向电压下降= 1.0 V 10 mA。
  • 非重复峰值向前浪涌电流= 1.0 a(脉冲宽度= 1 s)
  • 总功耗= 500 MW
  • 反向恢复时间<4 ns

回到顶部
