电阻器的类型

上一篇文章解释了欧宝官网app苹果下载什么是电阻电阻,电阻率。让我们换个角度看电阻类型
像所有的电子元件,电阻器也可在不同尺寸,形状和类型可用。这些变化使他们适合于某些特定的应用。因此,正确的电阻器的选择应该非常小心。

电阻器主要可分为线性和非线性电阻器。

什么是线性电阻?

遵守欧姆法的电阻称为线性电阻。这些电阻器的电阻不会随着流过其流动的变化电流而变化。

一般情况下,电阻服从欧姆定律是

1.固定电阻器

2.可变电阻器

固定电阻

  • 固定电阻是电阻值固定的电阻。制造商为它设置一个固定的值。
  • 理想的情况是固定电阻器应该工作独立于温度,电压和频率的变化。
  • 这是不可能的几乎所有电阻器材料具有温度系数,这导致温度依赖性。
  • 在所有电阻器中存在的杂散电容将导致阻抗,因此实际电阻与预期不同。
  • 固定电阻器可在不同的尺寸,形状,含铅可用,导致更小,等
  • 一些固定电阻器是
    • 碳组合物电阻器。
    • 膜电阻器。
    • 线绕。

碳电阻组成

  • 碳组合电阻器是常用电阻器。
  • 由于其结构,这些电阻的制造成本很低。
  • 这些电阻与用作结合剂的陶瓷粘土沿着由磨细的碳。
  • 碳和粘土的比例是确定电阻值的因素。当碳的量较小时,抗性更高。

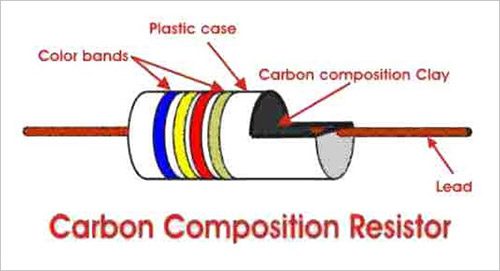

碳电阻组成
碳电阻组成
  • 它们可以在宽范围的值范围从1Ω到一个高的值22MΩ的制造。
  • 碳电阻器的优点是其能够以非常低的成本和良好的耐用性提供的高能量脉冲保持不起作用。
  • 其缺点是对温度灵敏度高,不稳定噪声特性和热时稳定性问题。
  • 它们很容易受到湿度的影响,因此耐受性仅为5%。它们还具有低介质范围功率额定值I.E. <5W。
  • 碳组合物电阻适用于具有低电感的高频应用。

薄膜型电阻器

  • 薄膜型电阻器是由这一过程被称为薄膜沉积技术制造。
  • 一旦薄膜沉积在绝缘材料上,它就会在激光的帮助下被切割成螺旋状的螺旋图案。
  • 通过控制所沉积薄膜的厚度来控制或保持电阻值。
  • 两种类型的薄膜电阻是

1.薄膜电阻器

2.厚膜电阻器

薄膜电阻
  • 薄膜电阻是通过沉积像陶瓷的绝缘基体上的电阻层制造。
  • 电阻膜的厚度等于或小于0.1微米。
  • 真空沉积是用于在陶瓷上沉积电阻膜的技术。
  • 电阻材料这常常是镍和铬镍铬合金被称为的合金溅射在绝缘体基体是陶瓷。
  • 这一过程将产生0.1微米厚的均匀薄膜。
  • 通过控制溅射时间可以控制金属膜的厚度。
  • 图案通过在致密且均匀的层来创建和校准阻抗路径和电阻值激光修整过程中产生的。
  • 薄膜电阻可以被生产为SMD电阻器或轴向引线电阻器。
  • 由于它们的高耐受性和低温度系数的,薄膜电阻器在精密应用中使用。
  • 薄膜电阻器的实例是

1.金属薄膜,

2.碳膜和

  • 在金属薄膜中,用金属镍作电阻元件,用氧化锡作金属氧化物薄膜。

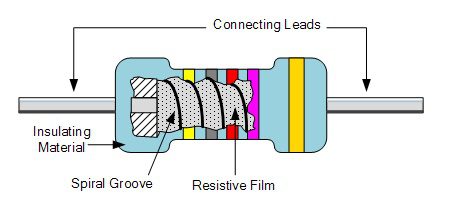

薄膜型电阻器
薄膜型电阻器
  • 相比于碳电阻时,金属膜电阻器型有更高的耐受性和更好的温度稳定性。
  • 因此它们在像其中需要低温度系数的紧密公差有源滤波器应用。
  • 碳膜电阻器优于碳组合物电阻器。
  • 碳膜电阻器常用于工作电压和温度较高的场合,如激光和雷达等。
厚膜电阻器
  • 在厚膜电阻器中,电阻膜的厚度是薄膜电阻器的近1000倍。
  • 厚膜电阻器和薄膜电阻器的主要区别在于应用电阻膜的方法。
  • 厚膜电阻器中的电阻膜是由粘合剂、载体和金属氧化物的混合物制成的。
  • 玻璃粉接合用于将混合物结合。载体是使用有机溶剂和铱或钌的氧化物的提取物。
  • 将该混合物制成糊状物,并且通过模板和丝网印刷工艺将该糊剂施加到陶瓷基础上,产生电阻膜。
  • 厚膜电阻可以在更低的成本是非常重要的应用中,高功率是手柄和高稳定性是重要的。
  • 厚膜电阻器的实施例是

1.金属氧化物膜。

  • 金属氧化物电阻具有较好的温度稳定性和较好的浪涌电流容量。

绕线型电阻器

  • 卷绕电阻器是最精确和高功率的电阻器。
  • 线绕电阻器的结构是将薄金属或金属合金线绕在绝缘衬底上。
  • 通常,在金属合金的情况下,使用所用金属是锰酸或壬基和镍铬合金,其也被称为镍铬体。
  • 该电阻值可以通过改变缠绕图案,直径,长度和合金的类型而变化。

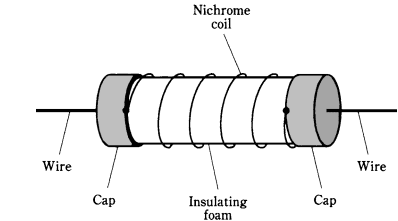

绕线型电阻器
绕线型电阻器
  • 绕线电阻器的电阻容限为0.005%,额定功率为50W-300W。
  • 这些是精密线绕电阻。对于功率电阻,其公差为5%,额定功率在千瓦范围内。
  • 由于其建筑的性质,它们仅限于低频应用。
  • 由于在绝缘体周围的线圈存在金属丝,因此它们用作电感器。
  • 这导致了电抗和电感,当在交流电路中使用时,在较高的频率下操作时,有可能发生相移。
  • 有可能通过将每半根线绕向不同的方向来克服这一限制。这将抵消彼此的归纳效应。
  • 这些电阻器称为无感线绕电阻器。
  • 通常线绕电阻的成本比碳组成电阻高。
  • 在高频应用中,可以使用无感绕线电阻器,但其成本高于普通绕线电阻器。
  • 线绕电阻器应用于许多领域。其中有断路器、传感器、温度传感器和电流传感器。

可变电阻器

  • 可变电阻器是指电阻值可以改变或调整的电阻器。
  • 可变电阻器的工作可以用下图的帮助下进行说明。
可变电阻器
可变电阻器
  • 电阻路径由轨道提供,器件的端子连接到轨道上。雨刷是用来增加或减少阻力通过它的运动。

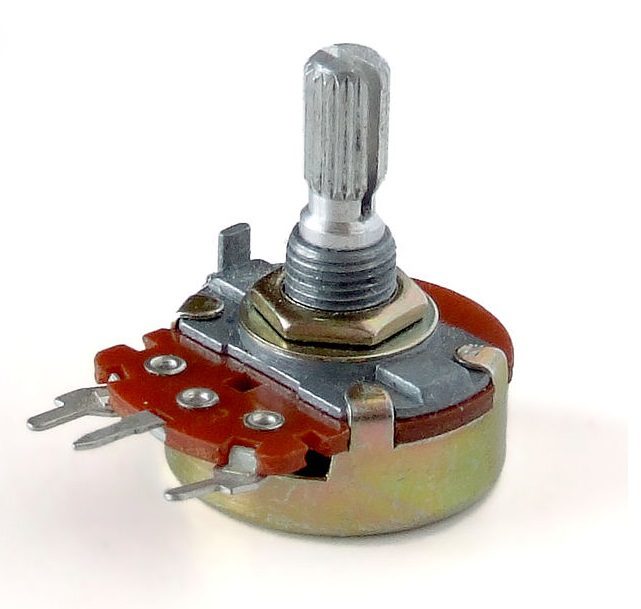

电位计

  • 电位器是一种有三个端子的机电电阻,是最常用的可变电阻。
电位计
电位计
  • 两端的两个端子将提供恒定的电阻,这是正规电阻。
  • 中间的终端是可移动的,叫做雨刷。这个可移动的雨刷与电阻表面保持接触。
  • 第一终端和擦拭器加刮水器和第二端子之间的电阻之间的电阻是等于装置的正式电阻。
  • 当使用分压器原理调整电压时,将该名称电位器提供给该设备。
  • 当雨刷是一个旋转触点时,有些电位器有连续可调的分压点,这些分压点与第三个称为分压器的端子相接触,它们也可以作为连续可调的分压器。
  • 最好的应用是他们在无线电接收器中调谐电路。

预设

  • 预设为这是在偶尔的调整条件下使用的可变电阻器。
  • 通常预设安装在印刷电路板上,并且使用旋转控制在螺杆驱动器的帮助下使用旋转控制器进行调整。
  • 与电阻线性变化的电位器不同,预置电阻呈指数变化。
    预设符号如下所示。
无花果:预设的象征
无花果:预设的象征
  • 预设可用于单回合和多回合操作。
  • 在设计中,在生产过程中在电路中设置电阻的值时使用预置。
  • 由于它们的灵敏度,预置常用于温度或光敏等传感电路中。

变阻器

  • 变阻器是一种双端可变电阻器。
  • 在变阻器中,可变电阻器及其刮水器端子的电阻轨道的一端连接到电路。
  • 这种连接将根据雨刷的位置限制电路中的电流。

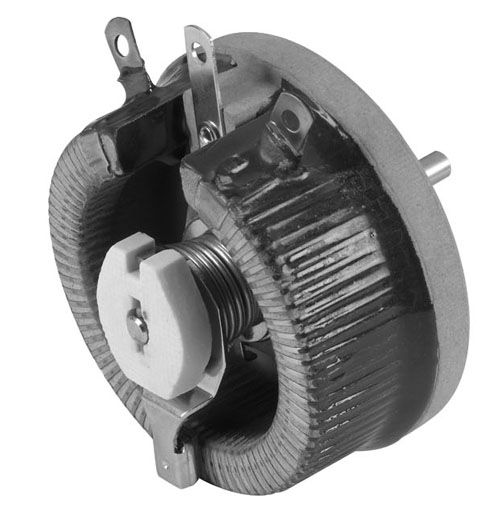

变阻器
变阻器
  • 变温镜用于控制电阻而不中断电流的流动。
  • 由于这种显着的电流流动,变温镜被用作纤维缠绕电阻器。
  • 变阻器是在电流超过额定功率更重要的应用中使用。
  • 它们通常用于调谐电路和功率控制应用。

非线性电阻器

由于名称表示其电阻值随着电阻中流动的变化电流而变化。有些非线性电阻器

  • 变压器
  • LDR
  • 热敏电阻

变压器

  • 它是一种具有非线性电流电压特性的电子元件。
  • 压敏电阻中的电阻是根据压敏电阻上电压的变化而变化的。
  • 这使它成为电压敏感器件,因此它也被称为电压相关电阻。
变压器
变压器
  • 压敏电阻器的电阻在正常工作条件下是很高的。
  • 但电阻急剧下降,当电压增大到超过压敏电阻的额定值。
  • 金属氧化物压敏电阻器是最常见的压敏电阻器。
  • 使用氧化锌颗粒,因为它提供了P-N二极管的特性。因此,它被用来保护电子和电路免受过电压冲击。

光相关电阻器(LDR)

  • 光相关电阻器或电阻器的照片是光敏感的电阻器,其电阻根据光入射在它们的强度而变化。光敏电阻的符号是

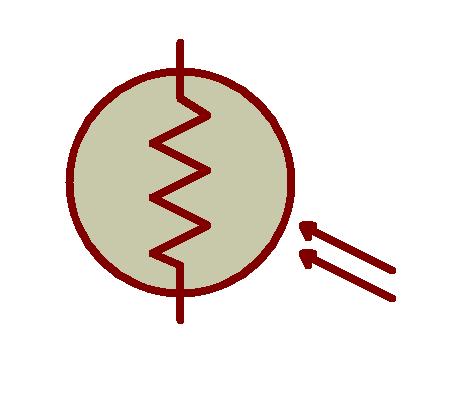

无花果:异地恋的象征
无花果:异地恋的象征
  • 光依赖电阻由具有高电阻的半导体制成。在没有光或黑暗的情况下,光依赖电阻的电阻通常在兆欧姆(MΩ)的范围内非常高。
  • 在没有光或黑暗的情况下,光依赖电阻的电阻通常在兆欧姆(MΩ)的范围内非常高。
  • 当光入射到依赖光的电阻器表面时,其电阻值减小。

热敏电阻

  • 热敏电阻是一个电阻器,其电阻值随温度而变化。这是一个类型的传感器。
  • 这些主要用于测量温度。有两种类型的热敏电阻。NTC(负温度系数),PTC(正温度系数)
  • 随着温度的升高,热敏电阻器的电阻为NTC热敏电阻和用于随温度的升高PTC电阻的增加而减小。
  • 它们不同于温度探测器。RTD对于大的温度范围是有用的,因为这些热敏电阻是有用的-90到1300

其他类型

电阻器可根据安装方式、额定功率进一步划分。

基于终止和安装电阻器类型

SMD电阻器

表面贴装器件(SMD)产生作为被叫表面贴装技术(SMT)技术的结果。
表面贴装技术和表面贴装设备的开发是PCB制造商要求更小,更快,更便宜,更有效的组件的结果。

  • SMD电阻比通孔电阻小,通常是矩形的,但有时椭圆形。
  • 这些矩形芯片在两端有非常小的金属引线或金属化区域,用于与PCB接触,因此消除了PCB上的孔和电阻上的引线。
  • 单一SMD电阻器是如该图所示。

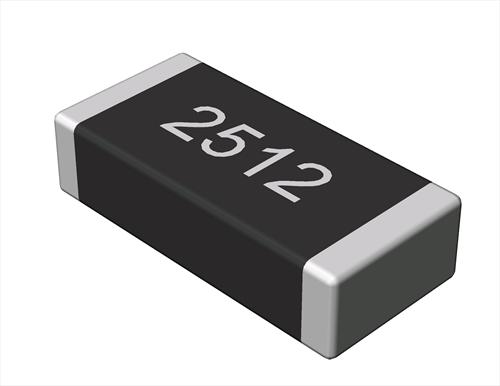

SMD电阻器
SMD电阻器
  • SMD电阻器由绝缘体基板组成,其通常是陶瓷,并且在该基材上沉积一层金属氧化物膜。
  • 电阻的值是由膜的厚度来确定。
  • 由于它们的小尺寸,它们适用于电路板。
  • 它们的电感和电容非常小,可以在无线电频率下表现良好。

通孔电阻器

  • 通孔是其中部件被插入到被在PCB上钻的孔的安装技术。
  • 为了这个目的,电子部件包括小的金属引线。
  • 所有电阻器带出接触器的引线都是通过孔电阻的。
  • 通孔电阻可用于碳组合物电阻器,碳膜电阻器,金属薄膜电阻器,金属氧化物电阻器,绕线电阻等。
  • 除了离散部件外,通过使用双线封装和单线封装技术,可以找到贯通电阻器作为电阻器。

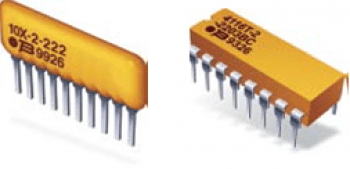

通孔电阻器
通孔电阻器
  • 这些SIP和DIP电阻器一般用于电阻器梯式网络、上拉和下拉网络、总线终端等。

网络电阻

  • 网络电阻是具有两个或多个电阻器的单封装电阻器。它们通常是单线封装或双线封装。
  • 这些SIP和DIP电阻器一般用于电阻器梯式网络、上拉和下拉网络、总线终端等。
网络电阻
网络电阻
  • 电阻器网络被用于减少电路板空间,提高可靠性,减少焊料连接并提高耐受性的匹配。
  • 通常电阻器网络在电阻器阶梯,总线终止子和小型计算机系统接口的终止子使用。
  • 它们可作为表面安装装置和通孔装置提供。

电阻颜色代码
